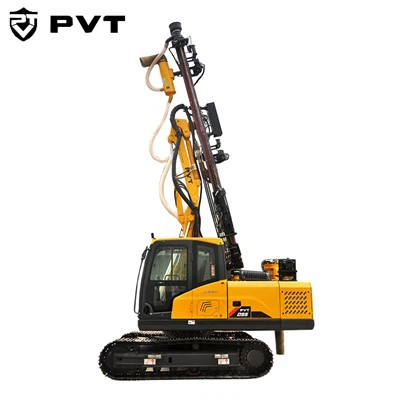

Magni tat-Tħaffir DTH

Mudell

Tħaffir tal-Qtugħ PVT-DL7, Magni tat-Tħaffir DTH

Oriġinali

Iċ-Ċina

Brand

PVT

Metodu tat-Tħaffir

Qtugħ, DTH ta'-pressjoni għolja

Dijametru tat-Tħaffir (mm)

90-200

Fond tat-tħaffir (m)

Bidla awtomatika-Vira 18 (fond massimu 120m)

Tul tal-Pajp tat-Tħaffir (m)

6

Drill Pajp Dijametru (mm)

Ø76,Ø89

Drill Pipe Ħażna Apparat

2+1

Tidwir tal-Karru ta' Fuq (grad)

360

hemm differenzi żgħar bejn ix-chassis tri-fus u quad-

Wisa 'tal-binarju (mm)

3490

Wisa' tal-Gejġ (mm)

2380

Wisa 'tal-binarju (mm)

600

Distanza mill-art (mm)

470

Max. Trazzjoni (kN)

212

Veloċità tal-Ivvjaġġar (km/h)

3.5/5.5

Gradabilità (grad)

35

Boom

Tul tal-Boom (mm)

5700

Angolu tal-Boom (grad)

-45-60

Għalf

Feed Stroke (mm)

6700

Angolu tal-ponta (grad)

±120

Angolu tal-inklinazzjoni (grad)

±15

Spinta Massima (kN)

40

Kapaċità massima ta 'rfigħ (kN)

40

Torque taċ-ċirku tad-dawrien (Nm)

4000

Veloċità ta' Rotazzjoni (rpm)

0-220

Modalità tal-Ivvjaġġar

tracked

Tip ta' Trażmissjoni

Kompletament Idrawliku

Sistema ta' Arja Kompressata

Mudell tal-Kumpressur tal-Arja

PDSJ850S (Rinfurzat)

Manifattur

Fusheng Elman

Tip ta' kamin

Rotor Lineari Asimetriku

Spostament (m3/min)

24.1

Pressjoni ta' Skariku (MPa)

20.4

Mudell tal-Magna Diżil

Cummins L9CS4

Qawwa nominali (kW)

266

Veloċità ta' Rotazzjoni (r/min)

1800

Sistema Idrawlika

pressjoni / Rata tal-fluss

33±1/225X2+20

Mudell tal-Magna Diżil

WP7H

Manifattur

Weichai

Qawwa nominali (kw)

129

Veloċità ta' Rotazzjoni (r/min)

2000

Sistema tat-tkessiħ

ilma-imkessaħ

Spostament (L)

6.8

Mutur Swing

J6K310

Mutur tal-Ivvjaġġar

IGT17W2

Mutur tal-Kollezzjoni tat-Trab

RDC-165-MD

Apparat tal-Mixi

SHANTUI Erba-Rota-u-Ċinturin-Wieħed

Mutur tal-Ivvjaġġar

SHANTUI Mutur Integrat u Gearbox tat-Tnaqqis

Kollettur tat-Trab

Ċiklun + Fluss Laminari

Metodu tal-Ġbir tat-Trab

Nixxef

Qawwa Totali ta' Unità (kW)

118+266

karatteristiċi tal-kabina

Il-kabina hija mgħammra b'kondizzjonament ta 'l-arja tat-tisħin u t-tkessiħ kif ukoll tagħmir ta' purifikazzjoni ta 'l-arja, li jipprevjeni t-trab ta' barra milli jidħol fl-intern u jtejjeb il-kundizzjonijiet tax-xogħol għall-ħaddiema.

Funzjoni ta 'monitoraġġ

Il-parametri operattivi tas-sistema, id-dwal indikaturi, u l-allarmi tal-ħsara huma integrati u murija fuq l-istrumenti tal-kabina tas-sewwieq, li jippermettu lis-sewwieq ikollu ħarsa ġenerali ċara tal-istatus tal-operat f'daqqa t'għajn.

Karatteristiċi ta 'kontroll

L-operazzjonijiet kollha tal-pjattaforma tat-tħaffir-inklużi l-manipulazzjoni, l-aġġustament tal-attitudni, il-pożizzjonament, u t-tħaffir-huma kkontrollati ċentralment permezz tal-lievi tal-kontroll tal-pilota fil-kabina, bil-movimenti kollha jikkonformaw mad-drawwiet tat-tħaddim tal-iskavatur.

Karatteristiċi tad-driegħ tat-drill u l-qafas tat-drill

Id-driegħ tat-tħaffir jadotta struttura ta 'kaxxa kbira, filwaqt li l-qafas tat-trapan għandu struttura tar-raġġ mgħawweġ magħmula minn pjanċi tal-azzar ta'-qawwa għolja, li jiżguraw solidità u affidabilità.

Mudell tal-impakter li jaqbel

DN45A, DN55A, DN65A

Dimensjonijiet ġenerali (L × W × H mm)

11000×2980×8885

piż (t)

25
